فن کویل چیست ؟

فن کویل یک نمونه از بهترین محصولات تهویه مطبوع است که می‌توان به عنوان یک سیستم اصلی در مکان‌های مختلف تعبیه نمود. ساختار این محصول به صورتی است که در هر دو حالت تهویه خود را ارائه می‌دهد و به همین دلیل یک محصول کاملا کاربردی است. این دستگاه قدرتمند نه تنها می‌تواند تهویه خنک را در فصل گرم سال به شما ارائه دهد، بلکه با ارائه گرمایش در فصل گرم سال نیز مکان را از بهترین هوادهی برخوردار می‌کند. اما بهتر است گرمایش این محصول را با تجهیزاتی همچون اسپلیت مقایسه نکنیم زیرا گرمایش اسپلیت نسبت به این محصول در رده پایین‌تری قرار دارد. شاید شما نیز از گرمایش اسپلیت استفاده نموده‌اید و عملکرد آن را می‌دانید و همین دلیلی است که از گرمایش آن کمتر استفاده می‌کنید.

به صورت کلی ساختار اسپلیت برای ارائه سرمایش شکل گرفته است و گرمایش آن قابلیتی است که در صورت ضرورت باید استفاده شود. زیرا کیفیت گرمایش آن به شکلی نیست که کاملا بتواند محیط را تحت پوشش قرار دهد و از طرفی به علت مصرف برق زیاد در این حالت، گرمایش آن کمتر مورد استفاده  قرار می‌گیرد. اما در مقابل فن کویل زمینی دکوراتیو مهراصل 300 CFM را داریم که هردو حالت را در بهترین کیفیت ارائه می‌دهد. ممکن است دلیل قدرت آن در ارائه هر دو حالت گرمایشی و سرمایشی پشتیبانی قوی از طرف محصولاتی مثل چیلر و بویلر باشد که در تامین موارد اولیه تاثیر زیادی دارند. بویلر یا دیگ بخار یک دمای مناسب از آب گرم به کویل دستگاه می‌فرستد تا این آب در کویل پردازش شود و زمانی که باد در تماس با کویل قرار می‌گیرد، هوادهی به صورت گرمایش به محیط انتقال خواهد یافت.

انواع فن کویل به شکل مختلف از جمله توکار و روکار تعبیه می‌شوند که فن کویل زمینی دکوراتیو بهسرد کویر 300 CFM به صورت روکار تعبیه شده و در زیبایی محیط نقش زیادی دارد. در تهیه محصولات تهویه مطبوع مثل فن کویل باید با دقت زیاد دست به انتخاب زد تا مکان از بهترین هوادهی برخوردار شود. اولین معیار مهم در انتخاب محصول اعتماد به یک شرکت معتبر است که می‌تواند کیفیت محصول را به ما تضمین دهد. فروشگاه معتبر بهسرد کویر همواره سعی نموده بهترین محصولات را به شما عزیزان معرفی کند تا از بهترین تجربه هوادهی برخوردار شوید.

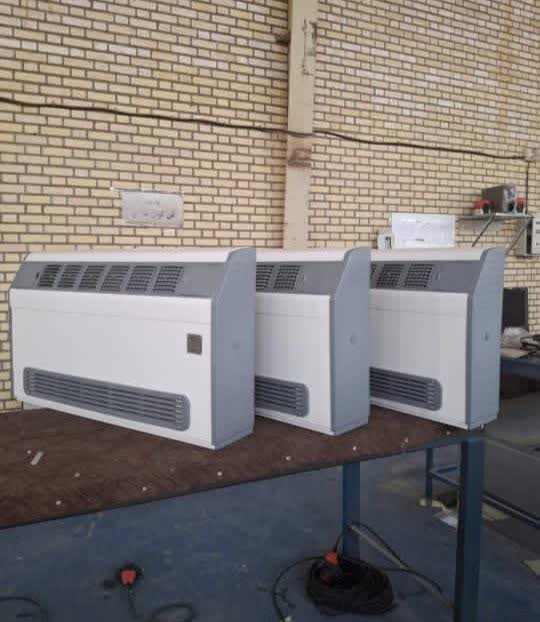

فن کویل بهسرد کویر سقفی زمینی مدل FCW-300CFM
شركت توليدي بهسرد کویر  در سال 1403 با اتكا به تجربه چندين ده ساله مديران شركت با هدف ارائه محصولات جديد با تكنولوژي روز در زمينه‌هاي تهويه مطبوع و تبريد صنعتي ثبت و افتتاح گرديد و در حال حاضر شركت توليدي بهسرد کویر از نظر ظرفيت، وسعت كارخانجات، تنوع و پيشرفتگي ماشين‌آلات و در اختيار داشتن نيروي متخصص، یکی از بزرگترين شركت های فعال در زمينه تهويه و تبريد در ايران مي باشد

طراحی ویژه محصولات بهسرد کویر بر اساس اشغال حداقل فضای مورد نیاز برای کلیه مدل ها پایه گذاری شده است. دستگاه های تولی شده بهسرد کویر نیاز به هیچگونه عملیات نصب پیچیده و یا عملیات کانال کشی اضافی ندارند. فن کویل های ساخت مهراصل از بهترین و مرغوب ترین مواد اولیه ساخته شده اند که می توان به نمونه های زیر اشاره کرد:

ـــ سینی جمع آوری آب تقطیر از جنس فولاد گالوانیزه گرم با عایق کائوچویی

ـــ بدنه در انواع قابل رویت با رنگ های الکترواستاتیک پودری کوره ای ( فام 7032) پوشش داده شده است و در انواع دیگر از ورق گالوانیزه گرم استفاده شده است.

ـــ الکتروموتور مورد استفاده از انواع بسیار مرغوب اروپایی ، کم مصرف و کم صدا انتخاب شده است.

ـــ دمنده های فن کویل در سایز های مختلف و از انواع پلاستیکی با هاب آلومینیومی و یا دمنده آلومینیومی انتخاب شده است.

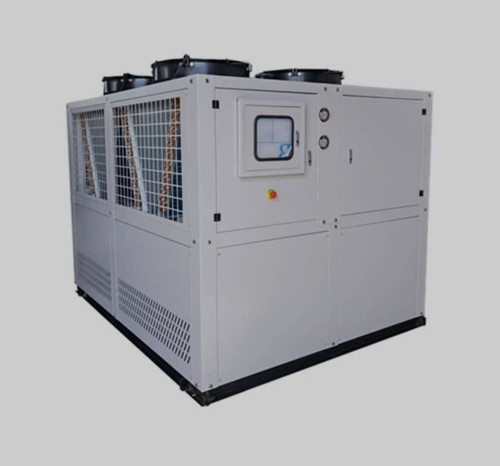

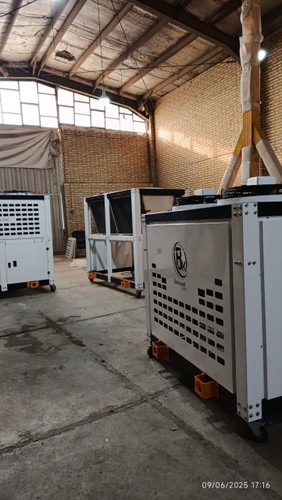

چیلر ساختمانی 15 تن اسکرال
تک مدار هواخنک

چیلر اسکرال 15 تن سری ACSL با مبرد R22 یا R407c مدل ACSL-015-1 به صورت تک‌مدار طراحی و تولید شده است. این چیلر با داشتن 2 عدد کویل و 2 عدد فن به قطر 63 سانتیمتر به صورت هواخنک کار می‌کند. چیلر 15 تن اسکرال مناسب برای تهویه مطبوع ساختمان‌های مسکونی، ساختمان‌های اداری، ساختمان‌های تجاری، ساختمان‌های بیمارستان‌ها، ساختمان‌های هتل‌ها و… می‌باشد و می‌تواند آب سرد جهت سرمایش دستگاه‌هایی نظیر فن کویل، هواساز، هواساز هایژنیک و سایر دستگاه‌های برودتی را فراهم می‌سازد.

چیلر سری ACSL با تناژ 15 تن‌نامی توانایی خنک کاری آب را تا 42/4 کیلووات معادل 12/06 تن واقعی در جغرافیای گرمسیری دارد. این مدل از چیلرهای اسکرال با 2 نوع متفاوت مبرد امکان استفاده دارد که انتخاب نوع مبرد آن بر اساس شرایط محیطی و نیاز مشتریان توسط مهندسان این شرکت انجام می‌پذیرد.

چیلر 15 تن اسکرال سری ACSL خصوصیات عالی بسیار زیادی دارد که از مهمترین آنها می‌توان به کم صدا بون و مصرف برق بسیار پایین آن اشاره کرد. این موارد باعث شده تا بهترین گزینه برای استفاده در ساختمان‌های شهری باشد.

قیمت مناسب، استفاده از برندهای مطرح دنیا در قطعات این چیلر، طراحی دقیق مهندسی شده، ظاهر جذاب و سرمایش یکنواخت چیلر 15 تن اسکرال سری ACSL-015-1 باعث شده تا اولین انتخاب مشتریان باشد. شرکت چیلر ایران | چیلران به عنوان نماینده رسمی فروش چیلرهای اسکرال سری ACSL-015-1 همواره بهترین خدمات را به شما ارائه خواهد کرد. در ادامه با تمام مشخصات چیلر 15 تن اسکرال مدل ACSL-015-1 آشنا خواهید شد.

قدرت سرمایش چیلر اسکرال 15 تن مدل ACSL-015-1
ظرفیت سرمایش و قدرت چیلر 15 تن اسکرال با 1 عدد کمپرسور اسکرال برند کوپلند یا برند دانفوس معادل:

15 تن نامی
12/06 تن واقعی
42/4 کیلووات
144669 بی تی یو
تک‌مدار
مشخصات کمپرسور چیلر 15 تن اسکرال ACSL-015-1
در چیلر 15 تن اسکرال مدل ACSL-015-1 از یک عدد کمپرسور اسکرال استفاده گردیده است.برندهایی که برای این چیلر انتخاب شده برند کوپلند مدل ZR190 یا برند دانفوس مدل SM185 است مشخصات این کمپرسور به شرح زیر می‌باشد:

حجم جابه جایی گاز: 43/3 متر مکعب بر ساعت
ضریب عملکرد: 3/43 W/W
میزان شارژ روغن: 14 لیتر
نوع مبرد: R22 یا R407c

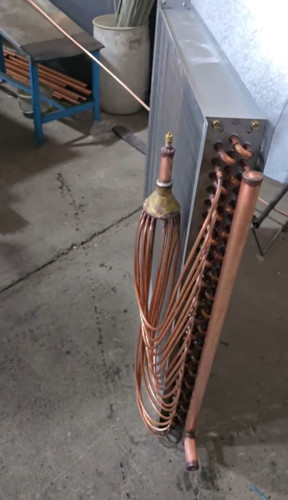

مشخصات کندانسور چیلر 15 تن اسکرال ACSL-015-1
کندانسور اسکرال 15 تن به صورت هواخنک طراحی و تولید می‌گردد. تمامی مراحل ساخت این کندانسور در ARIA TAHVIEH ساخته می‌شود. ظرفیت کندانسور چیلر ACSL-015-1 بر اساس مناطق گرمسیری مانند شهرهای جنوبی، اصفهان، شیراز، کرمان، بندرعباس، مشهد و… می باشد. مشخصات فنی کندانسور چیلر ACSL-015-1 به شرح زیر است:

نوع کویل: هواخنک
تعداد کویل: 2 عدد
تعداد فن: 2 عدد
سایز فن: 63 سانتیمتر
برند فن: زیلابگ یا EBM
حجم هوادهی: 26000 متر مکعب بر ساعت
میزان بار حرارتی: 56/2 کیلووات
مجموع سطح کندانسور: 2/27 متر مربع
اوپراتور چیلر 15 تن اسکرال سری ACSL مدل ACSL-015-1
در ساخت چیلر هواخنک 15 تن اسکرال ACSL-015-1 از مبدل اواپراتور شل اند تیوپ یا همان پوسته و لوله استفاده شده است. طراحی این اواپراتور به صورت تک مدار بوده تا بتواند 3 برابر فشار را تحمل کرده و در برابر خوردگی مقاومت بالایی داشته باشد.

برای بالا بردن طول عمر مفید از نرم افزارهای مهندسی و دستگاه CNC استفاده شده به همین دلیل این اواپراتور هیچ گونه نشتی در مدار را ندارد. اکسپند اواپراتور نیز دارای گشتاور است و داخل لوله‌های مسی از نوار ستاره‌ای با جنس آلومینیوم و بافل از سری PP یا تفلون به کار گرفته شده است.

همچنین از 2 لایه رنگ اپوکشی و عایق کاری ضخیم جهت پوشش اواپراتور استفاده گردیده است و در آخرین مرحله تولید اواپراتور را تحت فشار 500PSI به مدت 48 ساعت آزمایش و کنترل کیفیت انجام می‌گردد. در ادامه مشخصات فنی اواپراتور چیلر 15 تن اسکرال را آورده ایم:

نوع کویل: پوسته و لوله (شل اند تیوپ)
تعداد کویل کار شده در چیلر: 2
تعداد مدار: 1
میزان جریان آب: 6/57 متر مکعب بر ساعت
میزان جریان آب: 28/9 GPM
سایز لوله اتصال آب: 2 اینچ
تابلو برق چیلر 15 تن اسکرال سری ACSL مدل ACSL-015-1
برای ساخت تابلو برق ها از تجهیزات برندهای SCHNEIDER  ، L.S ، HYUNDAI استفاده می‌گردد. لازم به ذکر است این شرکت امکان لحاظ کردن سلیقه مشتریان را در انتخاب تجهیزات از برندهای مختلف را می‌دهد.

شما می‌توانید با کمک تابلو برق‌های چیلر 15 تن سری ACSL علاوه بر کنترل و مدیریت انرژی، مانیتورینگ تمامی دماهای مورد نیازتان را هم انجام دهید. به همین جهت شما می‌توانید دمای گاز برگشتی، دمای کنداسور، دمای آب رفت و برگشتی به اواپراتور را مشاهده کنید.
